摘要 ：小区电瓶车充电难的问题在小区里时常存在，本项目设计一个电动自行车智能充电平台控制系统，够解决当前小区物业管理电动车充电问题，该系统以 STM32F103ZE 芯片为核心主控部分，主要实现充电桩的计费功能、充电功能、手机APP 控制功能以及安全防护等功能。经过大量实践证明，该充电站降低物业管理难度，方便用户使用。

关键词 ：智能充电平台 ；智能控制 ；安全控制系统 ；手机 APP

引言

由于近年来电动自行车的增长速度过快，充电需求急剧增加，用户对于充电的便捷性与安全性的关注，使得本充电平台的市场潜力巨大。目前市面上大多电动自行车充电器采用刷卡投币式充电站，数量稀缺不说，投币还给人带来不便，管理也给人带来不便，不人性化。根据市场需求，本项目能够解决当前小区物业管理电动车充电问题，同时利用该充电站降低物业管理难度，方便用户使用。该项目基于互联网 + 的智能充电平台，对于用户注册，物业授权就可以充电。充电方式可以选择按月或按充电时间进行收费，系统自动结算、无需投币。项目创建初期，在苏州相关小区先进行推广，计划将覆盖全苏州。

1 电动自行车火灾的主要特点

电气系统故障是引发电动自行车起火的主要原因，据统计电动自行车火灾80%以上是发生在充电过程中。首先是过度充电，电池通常6小时左右可充满，如继续处于充电状态，充电器和电池会发热容易引起火灾；其次私拉电线充电，这种现象在老小区及群租房表现尤为突出，充电插座插满充电器，容易插座电线过负荷发热引起火灾；最后是充电器混用，使用与原厂电池不匹配的充电器，容易对电池造成损害引发电气故障。

2.安科瑞为规范电动自行车管理提供解决方案

基于电动自行车火灾的危害和特点，各级政府部门发文对电动自行车火灾的整治重点都放在规范停放和充电行为上。安科瑞提供电动自行车充电桩和管理云平台，针对电动自行车火灾治理提供充电安全管理、资产管理和交易管理的一揽子解决方案，解决充电难、管理难和收费难的问题，可应用于商业楼宇、小区、学校、医院等场所设置的电动自行车充电场所的运营管理。

3充电桩硬件设计确保充电安全

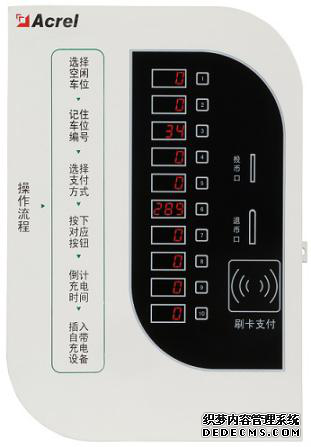

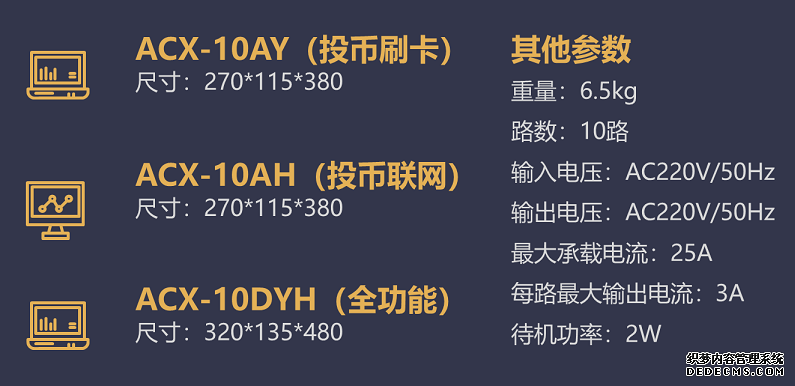

安科瑞电动自行车充电桩有三种规格可供选择，包括ACX-10AY投币刷卡型、ACX-10AH投币联网型和ACX-10DYH全功能型，均可同时供10路充电。其ACX-10AY投币刷卡型可通过投币和刷卡充电，刷卡充电需要在管理处预存电费充值：ACX-10AH投币联网型可通过投币充电，也可接入充电桩管理云平台通过扫码充电；ACX-10DYH全功能型以上三种方式均可支持。

①　安科瑞提供充电桩和安装指导图纸，指导用户选用正确规格的辅材和安装方法，这是预防充电起火隐患的一步。

②　充电桩具备充满自停功能，自动检测电动自行车充电状态，如充满则停止供电，既保护电池不过充受损，又可预防火灾事故；

③　充电桩具有过载保护功能，能识别大功率电器，过载时自动暂停供电，防止用户私接插线板给多台电动自行车充电；

④　充电桩具有短路保护和过温保护，通过熔断保险丝或停止充电方式确保充电安全。

⑤　充电桩具备漏电保护措施，自动检测漏电电流，及时报警。

⑥　支持射频卡刷卡充电、校园一卡通刷卡充电、投币和扫码充电。

4 充电桩运营管理平台

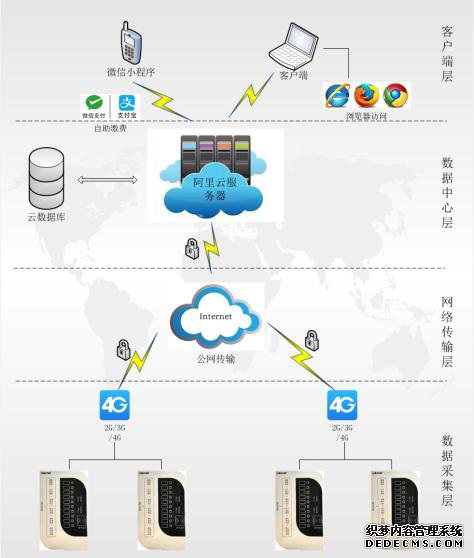

安科瑞电动自行车充电桩通过GPRS模块与云端进行通信和数据交互。系统能够对电动自行车充电桩的日常状态、充电过程进行监控；实现充电支付对接：支持投币、刷卡、微xin支付等多种支付方式，保证支付交易过程的完整性，对充电过程中的异常情况进行有效预警；实现对下游站级平台的清算、对账功能。平台可对接消防物联网平台、小程序等，提供相关异常数据，实现电动车充电安全管理的网络化、可视化。

①　安全预警
